Grasshooper入门与提高

Grasshooper入门与提高 - From TU Delft¶

对通过使用生成算法探索新造型的设计师来说，Grasshopper是一个紧密集成于Rhino内部的图形算法编辑器。和RhinoScript不同，Grasshopper基本不要求有编程或脚本基础，但仍然允许设计师构建从简单到令人敬畏的造型生成器。

代尔夫特理工大学的学生可以通过@Hok学生ICT支持: @Hok 安装指南安装最新版本的Rhino，从而获得Grasshopper的使用权。

1. Grasshopper是什么?¶

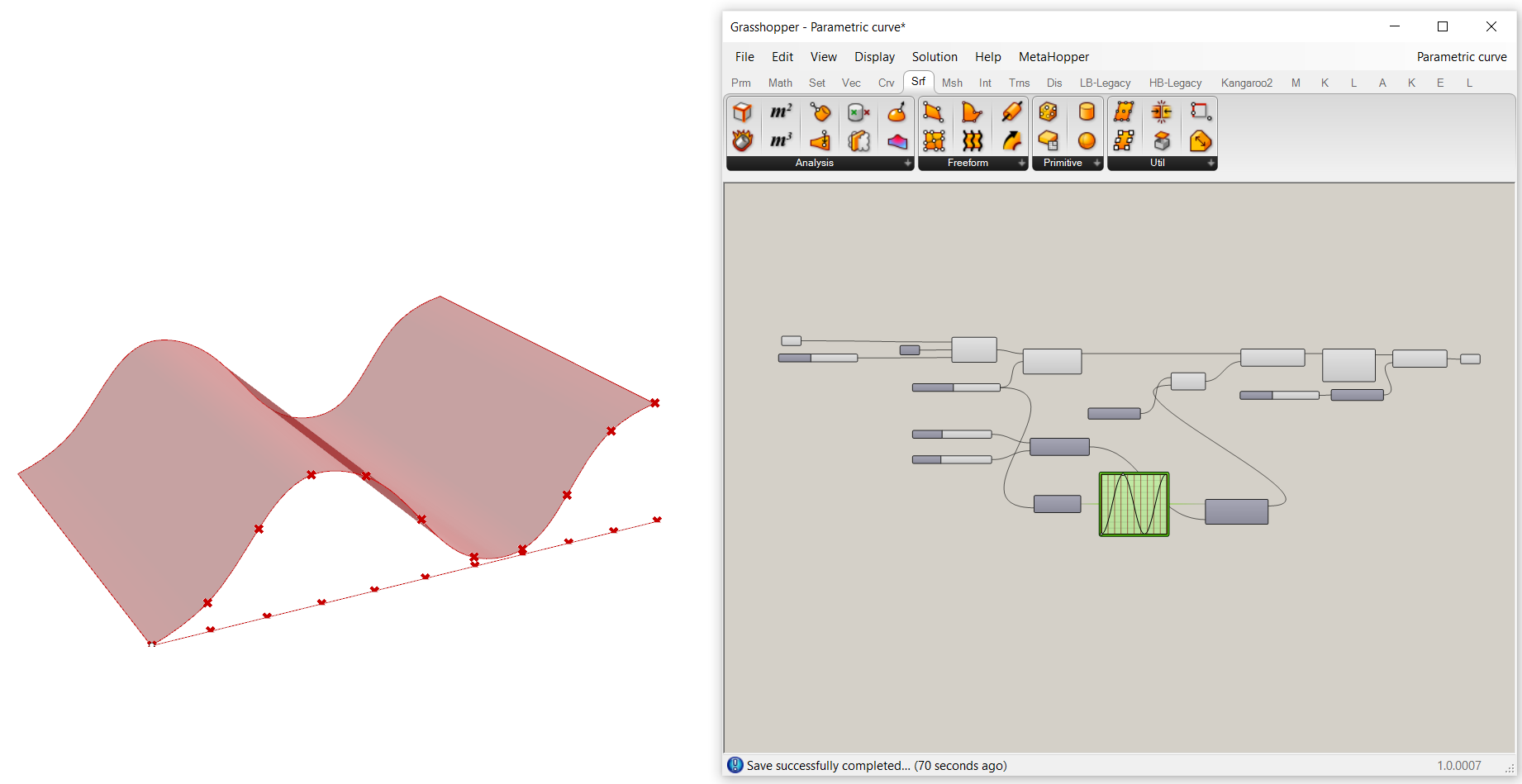

grasshopper设计参数化曲面模型示例

Grasshopper （GH）是面向设计人员的编程接口。它不使用编程语言，而使用类似乐高的界面。但是，可以实现与编程代码类似的结果。使用简单的模块，设计人员可以轻松创建参数化设计。Grasshopper不仅仅是一个工具或软件，它代表了一种设计问题的思维方式，一种称为参数化或关联化的“方法”。更简单地说：Grasshopper的易用性使建筑师能够使用参数化或关联化设计的概念，而无需成为脚本/编程方面的专家。因此，建筑师可以专注于“为什么”而不是“如何”。Grasshopper由McNeel开发，内置于Rhinoceros中。

2. Grasshopper基础知识¶

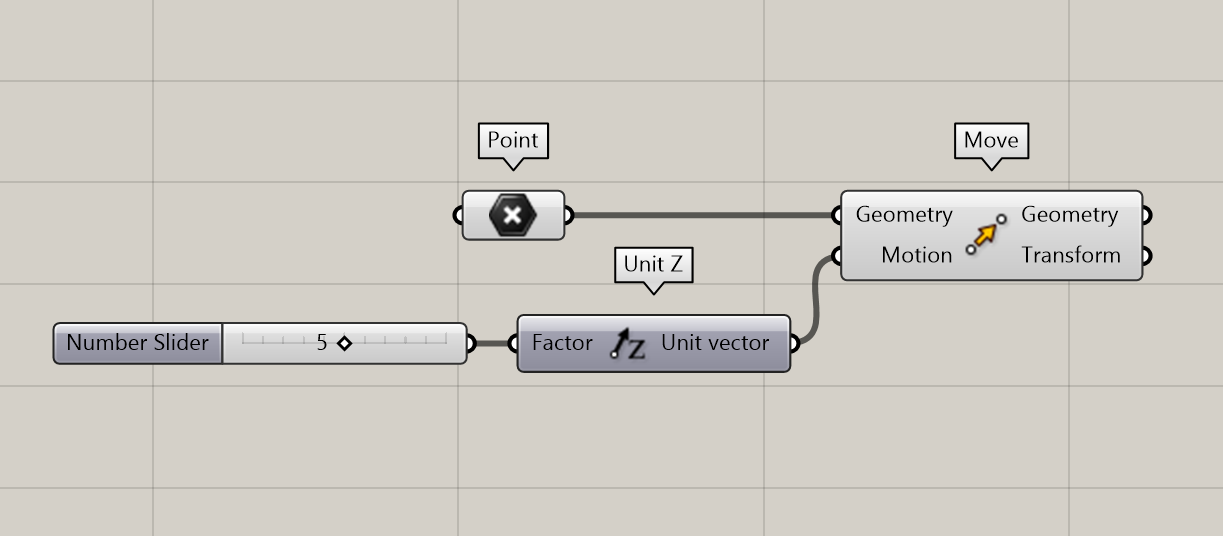

在Z方向移动点5个单位(基于Rhino文件设置)的电池组 grasshopper的核心在于它的电池。电池是程序的积木。每个电池包含2或3个组成部分：

1个或多个输入
操作：电池对输入进行处理的过程
1个或多个输出

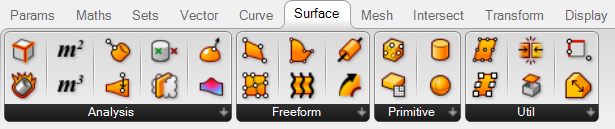

电池组件的标签列表

在Grasshopper面板或电池组件菜单有各种不同类型的电池组件可以选择。它们分布于10个不同的标签列表之下：Params, Maths, Set, Vector, Curve, Surface, Mesh, Intersect, Transform 和 Display。每个标签之下有多个面板和不同的电池组件，并且电池组件以命令组的不同已经分好类。在面板里有画几何图形比如直线和圆的电池组件，也有移动、缩放、分割和变形这些几何体的电池组件。所以有的电池功能是画几何体和生成数据，有的电池功能是操作已经存在的几何体或数据。参数是代表数据，比如1个点或1条直线，的对象。电池组件 是执行操作，比如移动、复制和添加，的对象。可以通过安装grasshopper插件获得更多各种功能的电池。

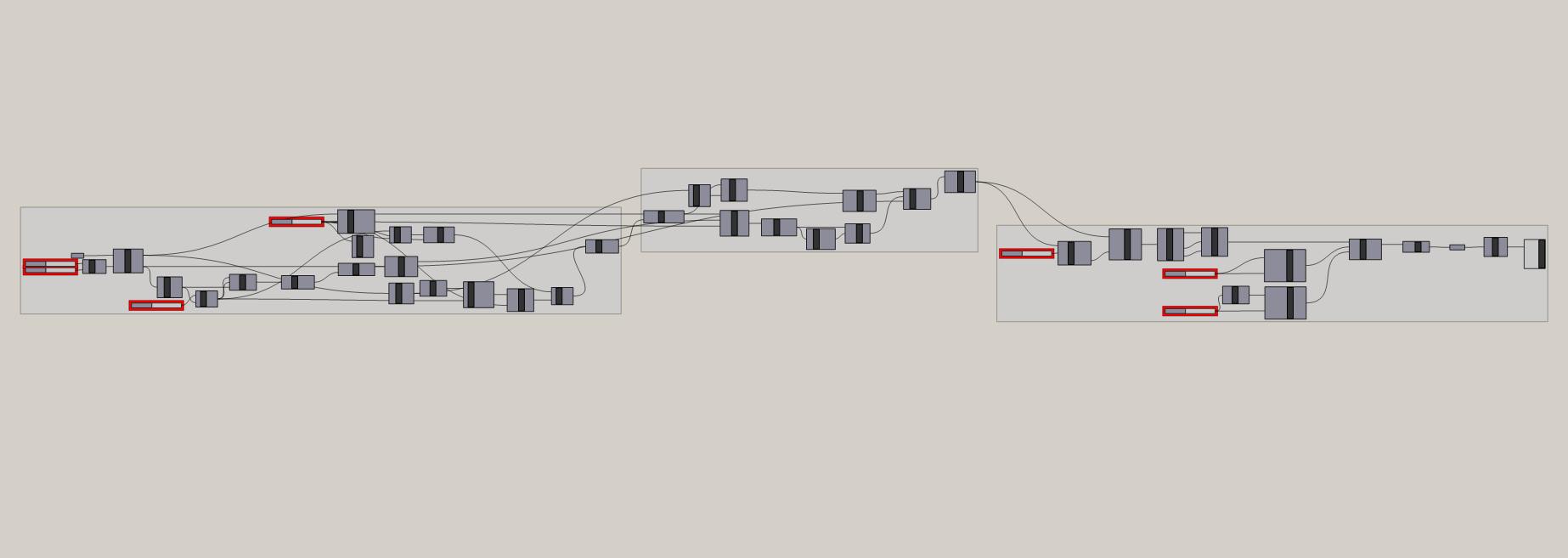

通过输入和输出，电池组件可以链接而形成巨大的网络。Grasshopper的画布(Canvas)是所有使用的电池组件以及它们之间内部关系的视觉呈现。它可以类比为编写脚本，但是使用的是已经定义好的代码块。这称之为可视化编程。这种方式对设计师来说更加有意义和实用。网络的运行模式是至上而下流动。
