Rev3程序勘误¶
Rhino Python Primer 101这本书是官方出版的学习python编程在Rhino中应用的手册。
没有中文版，这不是问题，咱学英文；但是有一点比较坑的是，里面的程序没有经过仔细的校对，思路都是对的，但是只要一上手运行就会发现各种错误。 因为程序是很严谨的，就像书里自己也说了python大小写敏感，只要错了一个字母，就是运行不起来。这可恐怖了，加了两层buff，一是英文首先就不好理解了，再加上程序错误，极容易产生的情绪是学习一下就发现进行不下去了，很沮丧。
🤳请看作者立的FLAG
All the example code in this primer can be copy-pasted directly into the _EditPythonScript dialog.
本入门所有代码可直接复制粘贴至 _EditPythonScript 对话框。
但是我不怕困难，一学英语，二学编程。两手都要抓，两手都要硬。对学习过的程序，都需要运行一遍，以在电脑上运行通过为标准，对书中的程序进行一次大扫除。 首先运行环境是：
2.7.9 (IronPython 2.7.9 (2.7.9.0) on .NET 4.0.30319.42000 (64-bit))
Rhino 7.12
以下是扫除过程。
第1章 这是啥玩意儿¶
兴冲冲的学习起来，本书的第一个示例程序就给你一个下马威。你要是把下面这原书代码直接复制并绑定到一个按钮上(默认你已经会这样做了)。保证你运行不了：
_SelNone
_Polygon _NumSides=6 w0,0,0 w10,0,0
_SelLast
-_Properties _Object _Name RailPolygon _Enter _Enter
_SelNone
_Polygon _NumSides=6 w10,0,0 w12,0,0
_SelLast
_Rotate3D w0,0,0 w10,0,0 90
-_Properties _Object _Name ProfilePolygon _Enter _Enter
_SelNone
-_Sweep1 _SelName RailPolygon _SelName ProfilePolygon _Enter _Enter _Closed=Yes Enter
问题在哪呢？我来给出答案：问题在最后一行命令有巨大问题。
-_Sweep1 _SelName RailPolygon _SelName ProfilePolygon _Enter _Enter _Closed=Yes Enter
主要2个问题：
-
作者自己也说了，'-'这个符号是让命令运行不弹出窗口与用户交互，可是他自己马上就食言了，甩出两个
_SelName让窗口弹出，新手措手不及，不知道发生了什么。无论咋点也不成功。 -
_Closed=Yes Enter这在中文界面下行不通，Closed=Yes设置参数，并不是命令，前面并不需要加下划线_；需要加下划线_的Enter又不加。吐血。 -
在程序界面语言为中文的情况下，只能使用命令简写让程序完全无误的运行，意思就是
_C -
请在Top/Perspective/Front窗口下运行程序，在Right窗口运行程序不会起作用。
以下是改正过的程序，一键运行稳如狗。 (这个做为试验，我分支了MCNEEL的github库，改正了这个问题，并且推送回MCNEEL,他们接受了这个pull request并合并到他们的仓库了。现在Rhino网上的教程部分是没有问题的了，和改正过的一样。就是不知道PDF他们有没有重新生成。) 第2页
_SelNone
_Polygon _NumSides=6 w0,0,0 w10,0,0
_SelLast
-_Properties _Object _Name RailPolygon _Enter _Enter
_SelNone
_Polygon _NumSides=6 w10,0,0 w12,0,0
_SelLast
_Rotate3D w0,0,0 w10,0,0 90
-_Properties _Object _Name ProfilePolygon _Enter _Enter
_SelNone
-_Sweep1 -_SelName RailPolygon -_SelName ProfilePolygon _Enter _Enter _C _Enter
第2章 Python基础¶
用python的方式，重复了第1章的错误，不做分析了，直接上改进过后能运行的代码。 第10页
import rhinoscriptsyntax as rs
dblMajorRadius = rs.GetReal("Major radius", 10.0, 1.0, 1000.0)
dblMinorRadius = rs.GetReal("Minor radius", 2.0, 0.1, 100.0)
intSides = rs.GetInteger("Number of sides", 6, 3, 20)
strPoint1 = " w" + str(dblMajorRadius) + ",0,0"
strPoint2 = " w" + str(dblMajorRadius + dblMinorRadius) + ",0,0"
rs.Command ("_SelNone")
rs.Command ("_Polygon _NumSides=" + str(intSides) + " w0,0,0" + strPoint1)
rs.Command ("_SelLast")
rs.Command ("-_Properties _Object _Name Rail _Enter _Enter")
rs.Command ("_SelNone")
rs.Command ("_Polygon _NumSides=" + str(intSides) + strPoint1 + strPoint2)
rs.Command ("_SelLast")
rs.Command ("_Rotate3D w0,0,0 w1,0,0 90")
rs.Command ("-_Properties _Object _Name Profile _Enter _Enter")
rs.Command ("_SelNone")
rs.Command ("-_Sweep1 -_SelName Rail -_SelName Profile _Enter _Enter _C _Enter")
rs.Command ("-_SelName Rail")
rs.Command ("-_SelName Profile")
rs.Command ("_Delete")
第3章 脚本结构¶
无
第4章 操作符与函数¶
无
第5章 条件执行¶
以下程序无错误，但是有副作用。运行了无法停止，哈哈。请把程序关了重新打开。
第27页
import rhinoscriptsyntax as rs
import datetime as dt
def viewportclock():
now = dt.datetime.now()
textobject_id = rs.AddText(str(now), (0,0,0), 20)
if textobject_id is None: return
rs.ZoomExtents(None, True)
while True:
rs.Sleep(1000)
now = dt.datetime.now()
rs.TextObjectText(textobject_id, str(now))
if __name__=="__main__":
viewportclock()
第6章 元组、列表和字典¶
又一神作，一时半会反应不过来会陷入无限循环。我被Rhino问到我第242最喜欢的事情是什么的时候，关闭了程序。
这玩意有退出条件，但是很隐蔽if answer is None: break,如何在Rhino输入一个None值呢？
-
直接回车
-
按空格
-
按退格
都不对，请按左上角ESC键，我大意了，没有闪。
第34页
import rhinoscriptsyntax as rs
def myfavoritethings():
things = []
while True:
count = len(things)
prompt = "What is your {0}th most favorite thing?".format(count+1)
if len(things)==0:
prompt = "What is your most favorite thing?"
elif count==1:
prompt = "What is your second most favorite thing?"
elif count==2:
prompt = "What is your third most favourite thing?"
answer = rs.GetString(prompt)
if answer is None: break
things.append(answer)
if len(things)==0: return
print "Your", len(things)+1, "favorite things are:"
for i,thing in enumerate(things): print i+1, ".", thing

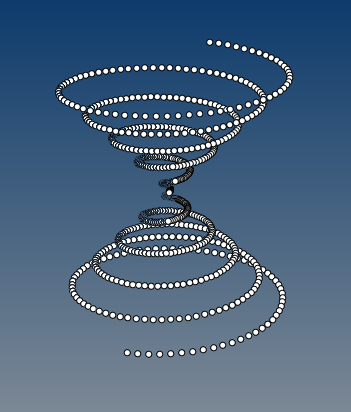

第35页，左边的程序并不会产生右图的结果。下面这个程序能生成比较像右边图。
import rhinoscriptsyntax as rs
import math
r = -1800
step = 5
for t in rs.frange(0,2*abs(r),step):
x = r * math.cos(t/360*2*math.pi)
y = r * math.sin(t/360*2*math.pi)
z = r
rs.AddPoint(x,y,z)
r += step
嵌套列表¶
这一节的程序，平滑曲线。错误一般般，主要就是生成曲线节点数与阶数有一个关系：
smoothcurve()这个函数漏掉了起点和终点，导致不符合公式以致于无法画出最后平滑的曲线。
import rhinoscriptsyntax as rs
def smoothingvector(point, prev_point, next_point, s):
pm = (prev_point+next_point)/2.0
va = rs.VectorCreate(pm, point)
vm = rs.VectorScale(va, s)
return vm
def smoothcurve(curve_id, s):
curve_points = rs.CurvePoints(curve_id)
new_curve_points = []
new_curve_points.append(curve_points[0]) # miss 1st point
for i in range(1, len(curve_points)-1):
vm = smoothingvector(curve_points[i], curve_points[i-1], curve_points[i+1], s)
new_curve_points.append( rs.PointAdd(curve_points[i], vm) )
new_curve_points.append(curve_points[-1]) # miss last point
knots = rs.CurveKnots(curve_id)
degree = rs.CurveDegree(curve_id)
weights = rs.CurveWeights(curve_id,0)
newcurve_id = rs.AddNurbsCurve(new_curve_points, knots, degree, weights)
if newcurve_id: rs.DeleteObject(curve_id)
return newcurve_id
def iterativeshortencurve():
curve_id = rs.GetObject("Open curve to smooth", 4, True)
if curve_id is None or rs.IsCurveClosed(curve_id): return
min = rs.Distance(rs.CurveStartPoint(curve_id), rs.CurveEndPoint(curve_id))
max = rs.CurveLength(curve_id)
goal = rs.GetReal("Goal length", 0.5*(min+max) , min, max)
if goal is None: return
while rs.CurveLength(curve_id)>goal:
rs.EnableRedraw(False)
curve_id = smoothcurve(curve_id, 0.1)
rs.EnableRedraw(True)
if curve_id is None: break
iterativeshortencurve()
第7章 类¶
无
第8章 几何体¶
核心篇章，重灾区，越是重要的地方出错越多。因为程序复杂性上升了一个程度。
8.4 线段与多重直线¶
这一节程序写得很好，没有什么性质方面的错误。但是有作者一再指出的基本错误：Python大小写敏感错误。
前面两个函数采用了驼峰命名法，后面又全部用小写单词命名，粗心。要想程序运行，把前面两个函数名全改成小写。这里就不贴出来了。
从函数与变量命名的方式，可以明显的感觉到，这本书的作者是几个人，前面挺正式的介绍变量命名方式，后面全部弃用，开始放飞自我式命名；函数的命名，有驼峰法，有全小写的，应该出自几个不同的高手。
8.7.1 控制点曲线¶
给曲线倒角的程序，运行不了。因为计算两点之间中间点使用的匿名函数 between ，把Vector3d对象和Point3d对象直接相加，程序不认。 w1、w2生成的是Vector3D对象也不是Point3d点对象。把所有的对象统一转换为Point3d对象，就能使程序正常运行。如下：
import rhinoscriptsyntax as rs
def blendcorners():
polyline_id = rs.GetObject("Polyline to blend", 4, True, True)
if not polyline_id:
return
vertices = rs.PolylineVertices(polyline_id)
if not vertices:
return
radius = rs.GetReal("Blend radius", 1.0, 0.0)
if radius is None:
return
between = lambda a, b: rs.CreatePoint((a + b) / 2.0)
newverts = []
for i in range(len(vertices) - 1):
a = vertices[i]
b = vertices[i + 1]
segment_length = rs.Distance(a, b)
vec_segment = rs.PointSubtract(b, a)
vec_segment = rs.VectorUnitize(vec_segment)
if radius < (0.5 * segment_length):
vec_segment = rs.VectorScale(vec_segment, radius)
else:
vec_segment = rs.VectorScale(vec_segment, 0.5 * segment_length)
w1 = rs.CreatePoint(rs.VectorAdd(a, vec_segment))
w2 = rs.CreatePoint(rs.VectorSubtract(b, vec_segment))
newverts.append(a)
newverts.append(between(a, w1))
newverts.append(w1)
newverts.append(between(w1, w2))
newverts.append(w2)
newverts.append(between(w2, b))
newverts.append(vertices[len(vertices) - 1])
rs.AddCurve(newverts, 5)
rs.DeleteObject(polyline_id)
blendcorners()
8.7.3 几何曲线特性¶
书里这个程序，存在两个问题：
- 用于保存用户生成物体的列表 preview 是一个嵌套列表，如果不更改删除方式，除了默认参数可以运行，用户输入任何自定参数时，会走到删除 preview 内列表这一步报错，因为 rs.DeleteObjects() 分析 preview 列表内的元素并不是有效的Rhino物体。
- 在接收用户参数这一步，并不能处理用户随意输入的无效信息。
更改后的程序如下：
def createcurvaturegraph():
curve_ids = rs.GetObjects("Curves for curvature graph", 4, False, True, True)
if not curve_ids:
return
samples = 10
scale = 100.0
preview = []
while True:
rs.EnableRedraw(False)
for p in preview:
for item_list in p:
rs.DeleteObjects(item_list)
preview = []
for id in curve_ids:
cg = addcurvaturegraph(id, samples, scale)
preview.append(cg)
rs.EnableRedraw(True)
result = rs.GetString(
"Curvature settings", "Accept", ("Samples", "Scale", "Accept")
)
if not result:
for p in preview:
for item_list in p:
rs.DeleteObjects(item_list)
break
result = result.upper()
if result == "ACCEPT":
break
elif result == "SAMPLES":
numsamples = rs.GetInteger(
"Number of samples per knot-span", samples, 3, 100
)
if numsamples:
samples = numsamples
elif result == "SCALE":
sc = rs.GetReal("Scale of the graph", scale, 0.01, 1000.0)
if sc:
scale = sc
else:
rs.Prompt('Please input/select a correct parameter:')
rs.Sleep(750)
continue
